Micky - Maus

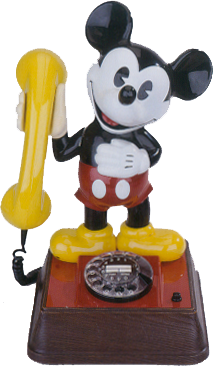

Micky-Maus mit NS Typ:  DFeAp 322
Name:  Micky - Maus
Einführungsschreiben: T 31 - 2 A 4261 / 2 / 003  vom 14. Januar 1981
Bemerkung:  FeAp mit und ohne Erdtaste
Leistungsmerkmal:  Nummernschalter 79
Weiterführende Sprechadern:  Ja
Flashtaste:  nein
Schloss:  nein
Gebührenzähler:  nein
Sperrung durch Vorsatz GbAnz:  Ja
Display:  Nein
Schauzeichen:  Nein
Handapparat  MFE:  Nein
Handapparat       Vr:  Nein


Private Zusatzeinrichtungen der Gruppen:  A  Ja
  A mit G - Ader  Ja
  B über weiterführende Sprechadern  Ja
  B in Verbindung mit AWADo 2  Ja
  C  Ja
Hörkapseln:  grün / rot
Sprechkapseln:  grün / rot
Auszuwechselnde Ersatzteile:  Anschlussschnur
  Handapparateschnur
  Einbauwecker 71
  Nummernschalter 79
  Hörkapsel
  Sprechkapsel
Technische Angaben:  Speisestrombereich ab 17 mA
Anschlusstechnik:  VDo 4
Öffnen des FeAp:  4 Schrauben in der Bodenwanne
Besondere Hinweise:  A2 - Schaltung nur wenn erkennbar, dass der zweite FeAp benutzt wird; TTFS; keine Anschaltung als TF - Teilnehmer möglich.
Bei Bedarf ist die Anschlussschnur gegen eine 7 - adrige auszuwechseln. (Vor s GbAnz; Zpr B)

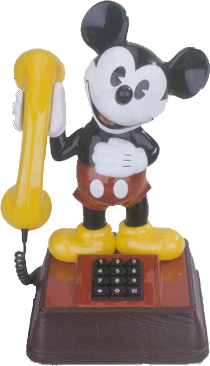

Micky-Maus mit TWB  Typ:  DFeAp 322
Name:  Micky - Maus
Einführungsschreiben: T 31 - 2 A 4261 / 2 / 003  vom 14. Januar 1981
Bemerkung:  FeAp mit und ohne Erdtaste
Leistungsmerkmal:  Tastwahlblock 75
Weiterführende Sprechadern:  Ja
Flashtaste:  nein
Schloss:  nein
Gebührenzähler:  nein
Sperrung durch Vorsatz GbAnz:  Ja
Display:  Nein
Schauzeichen:  Nein
Handapparat  MFE:  Nein
Handapparat       Vr:  Nein


Private Zusatzeinrichtungen der Gruppen:  A  Ja
  A mit G - Ader  Ja
  B über weiterführende Sprechadern  Ja
  B in Verbindung mit AWADo 2  Ja
  C  Ja
Hörkapseln:  grün / rot
Sprechkapseln:  grün / rot
Auszuwechselnde Ersatzteile:  Anschlussschnur
  Handapparateschnur
  Einbauwecker 71
  Tastwahlblock 75
  Hörkapsel
  Sprechkapsel
Technische Angaben:  Speisestrombereich ab 17 mA
Anschlusstechnik:  VDo 4
Öffnen des FeAp:  4 Schrauben in der Bodenwanne
Besondere Hinweise:  A2 - Schaltung nur wenn erkennbar, dass der zweite FeAp benutzt wird; TTFS; keine Anschaltung als TF - Teilnehmer möglich.
Bei Bedarf ist die Anschlussschnur gegen eine 7 - adrige auszuwechseln. (Vor s GbAnz; Zpr B)

Der weitgehend aus Kunststoff gefertigte DFeAp 322 hat das beliebte Filmsymbol als bestimmtes Gestaltungselement. Er ist mit oder ohne Erdtaste sowie mit NrS oder TWB im Einsatz.
Schaltungstechnisch entspricht der DFeAp 322 mit seiner passiven Sprechschaltung und der Wandlerschnittstelle 1 einem FeAp 7. Als Wahlorgan ist entweder ein NrS 79 oder ein TWB 75 vorhanden.
Der DFeAp 322 darf nicht an den TF - Zweig eines TTFS angeschaltet werden. Ein Einsatz von Handapparaten mit Hörverstärker und von Handapparaten mit Magnetfelderzeugern ist nicht möglich. Bei der Anschaltung von Zweithörern und pZEB müssen beim Einführen der Schnur der Zusatzeinrichtung in den FeAp individuelle Maßnahmen getroffen werden.

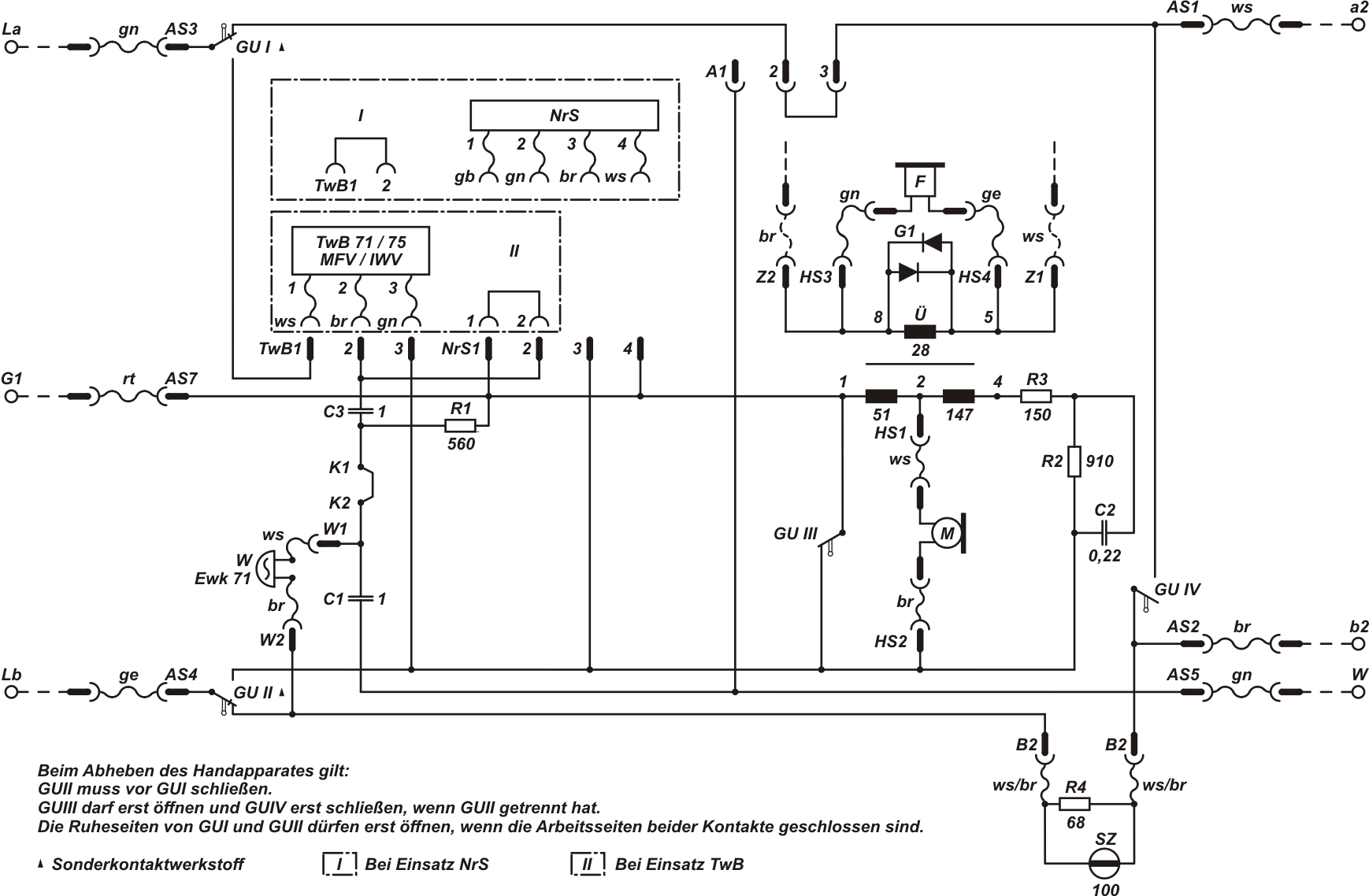

Schaltung-Micky-Maus
              Größe: Breite: 240 mm
                Tiefe: 215 mm
                Höhe: 380 mm
                Gewicht: 1900 Gramm
