Stuttgart (SEL)

Stuttgart chromgelb
Stuttgart perl-weiß
Stuttgart
Typ:  DFeAp 320
Name:  Stuttgart
Einführungsschreiben: T 31 - 2 A 4261 / 2 / 003  vom 14. Januar 1981
Bemerkung:  FeAp mit und ohne Erdtaste
Leistungsmerkmal:  Nummernschalter IWV
Weiterführende Sprechadern: Ja
Flashtaste:  nein
Schloss:  nein
Gebührenzähler:  nein
Sperrung durch Vorsatz GbAnz:  Ja
Display:  Nein
Schauzeichen:  Nein
Handapparat  MFE:  Ja
Handapparat       Vr:  Ja
Farbvarianten: chromgelb
perlweiß
farngrün

Private Zusatzeinrichtungen der Gruppen:  A  Ja
  A mit G - Ader  Ja
  B in Verbindung mit AWADo 2  Ja
  C  Ja
Hörkapseln:  grün / rot
Sprechkapseln:  grün / rot
Auszuwechselnde Ersatzteile:  Anschlussschnur
  Handapparateschnur
  Einbausummer
  Nummernschalter
  Leiterplatte
  Hörkapsel
  Sprechkapsel
Technische Angaben:  Speisestrombereich ab 17 mA
Anschlusstechnik:  VDo 4
Öffnen des FeAp:  3 Schrauben in der Bodenwanne
Besondere Hinweise:  Bei Ausführung mit Erdtaste ist die Sperrung durch Vorsatz GbAnz und Anschaltung von Zpr A mit G-Ader nicht möglich.

Der DFeAp 320 war zu seiner Zeit der kleinste herkömmliche FeAp der DBP. Er ist mit und ohne Erdtaste im Einsatz.
Schaltungstechnisch stellte dieser FeAp eine Sonderentwicklung dar, er ist nicht mit dem FeAp 7 vergleichbar. Die Schaltung ist als passive Sprechschaltung mit Wandlerschnittstelle 1 ausgeführt. Als Ruforgan ist ein Summer vorhanden, der sehr leise ist.

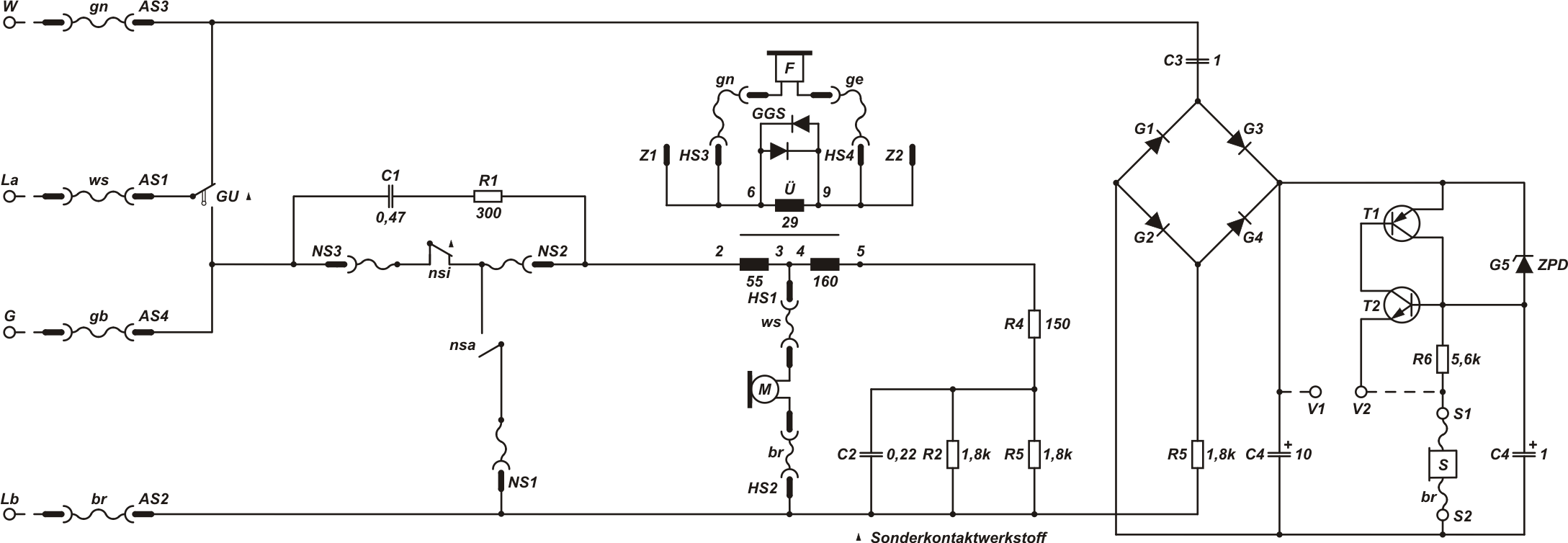

Schaltung Stuttgart
Schaltplan des DFeAp 320

              Größe: Breite: 225 mm
                Tiefe: 160 mm
                Höhe: 95 mm
                Gewicht: 900 Gramm
